Контролни кабели - Управляващи кабели на термостата

Какъв е спадът в термостата ти?

Чудили ли сте се някога какво се случва, когато включите или изключите термостата си? Чувате щракащи звуци, но всъщност може да не знаете какво се случва. Един прост отговор би бил, че превключвателят на термостата изпраща контролен сигнал към системата, която отговаря за поддържането на желаната стайна температура. Но как?
В рамките на системите за отопление, вентилация и климатизация (HVAC) са устройства, които регулират системите за отопление и охлаждане според входния контролен сигнал на термостата. Електромеханичните релета обикновено предоставят управляващия сигнал към системата за ОВК, след входа, зададен от потребителя.

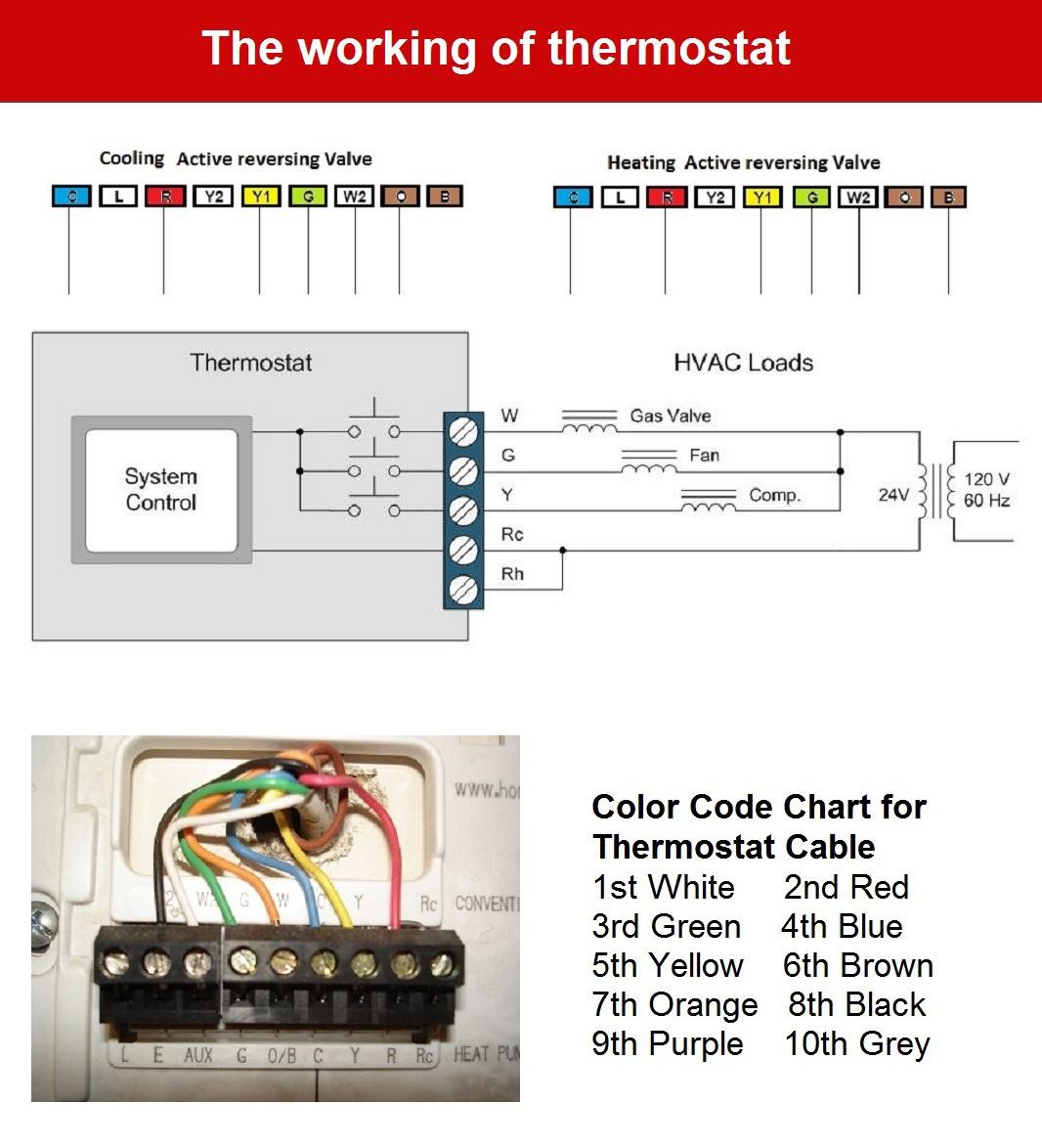

Основният термостат за отопление и охлаждане използва четири или пет проводника за управление на HVAC системата.

Белите (W), зелените (G) и жълтите (Y) проводници се свързват съответно към системите за отопление, въздушен поток и охлаждане. Червените проводници за охлаждане и отопление (Rc и Rh) са свързани, за да създадат четири-проводна система, когато и двете системи за охлаждане и отопление са комбинирани и свързани към един 24V трансформатор за променлив ток (AC).

Общи спецификации
Брой ядра	Размер на проводника (AWG)	Диаметър на изолацията	Общ диаметър
2	18	0.057" (1,45 мм)	0.148" (3,76 мм)
3	18	0.057" (1,45 мм)	0.150" (3,81 мм)
4	18	0.057" (1,45 мм)	0.173" (4,40 мм)
5	18	0.057" (1,45 мм)	0.188" (4,80 мм)
6	18	0.057" (1,45 мм)	0.197" (5.00mm)
8	18	0.057" (1,45 мм)	0.217" (5,50 мм)
10	18	0.057" (1,45 мм)	0.248" (6,30 мм)
12	18	0.057" (1,45 мм)	0.295" (7,50 мм)
2	20	0.048" (1,22 мм)	0.130" (3,30 мм)
3	20	0.048" (1,22 мм)	0.130" (3,30 мм)
4	20	0.048" (1,22 мм)	0.142" (3,61 мм)
5	20	0.048" (1,22 мм)	0.155" (3,94 мм)
6	20	0.048" (1,22 мм)	0.167" (4,24 мм)
8	20	0.048" (1,22 мм)	0.189" (4,80 мм)
10	20	0.048" (1,22 мм)	0.207" (5,26 мм)
12	20	0.048" (1,22 мм)	0.224" (5,69 мм)

Приложение:
Термостатният проводник е част от преносим кабел и захранващ кабел.
Тези кабели се използват в голямо разнообразие от приложения, включително термостатни контроли, отоплителни и климатични инсталации, дистанционни управления, сигнални системи, интеркоми и различни други приложения с ниско{0}}напрежение.
* Контрол на термостата
* Отоплителни и климатични инсталации
* Сензорни{0}}системи с плочи
* Аларми срещу кражба
* Домофонни устройства
* Звънци на вратите
* Сигнализиращи системи
* Дистанционни
* Сигнални системи
* Инсталации с ниско{0}}напрежение

Рейтинги и одобрения:
* В списъка на UL тип CL2, Power Limited член 725

* ETL отговарят
* Температурен рейтинг: 60 градуса
* Номинално напрежение: 150 волта

Конструкция:
* Проводници: плътна гола мед, 18 AWG и 20 AWG
* Изолация: PVC или полипропиленова изолация

* Яке: PVC кафяв цвят (нормално) / Предлага се също по поръчка
